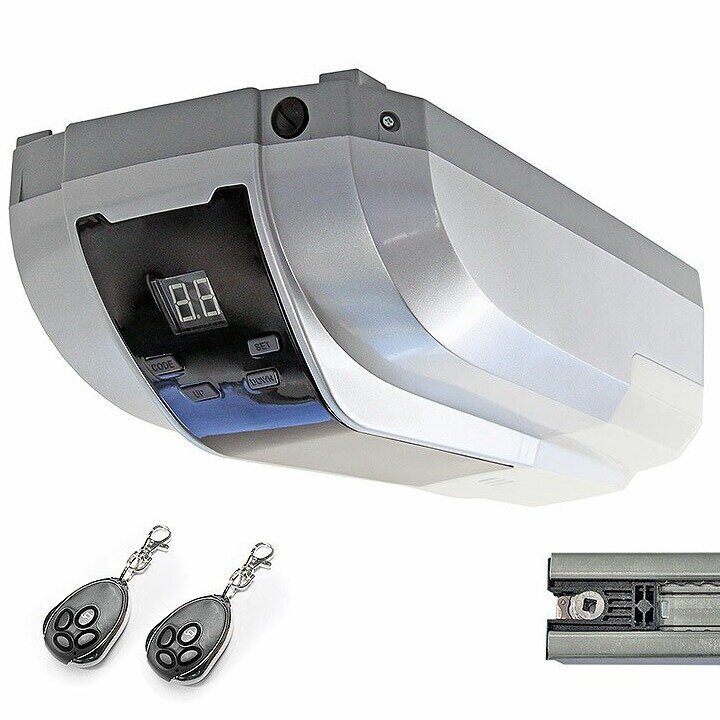

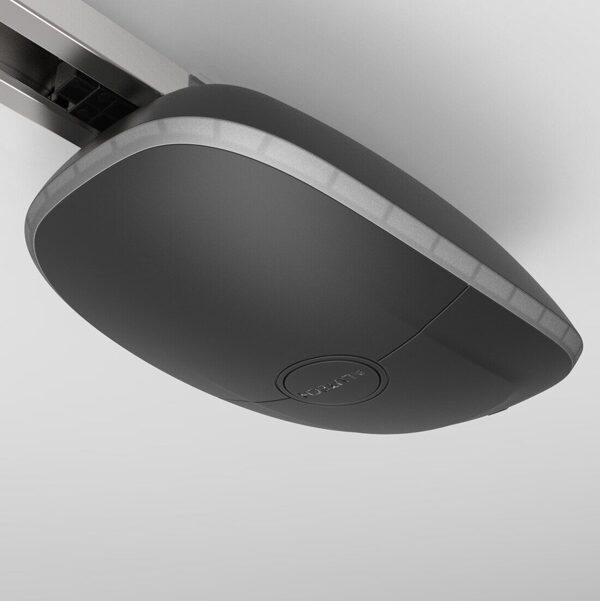

Автоматика для гаражных ворот

Типовой пример автоматизации объекта выглядит следующим образом:

Линия монтажа приводной рейки проходит посередине секционных ворот. Если монтаж не может быть выполнен посередине ворот, то допускается монтаж на расстоянии не более 100 мм слева или справа от середины ворот. Соответственно, необходимо планировать место для монтажа рейки и привода в соответствии с их габаритами.

Зазор между рейкой и максимальной (верхней) точкой движения полотна ворот должен быть 20-50 мм.

Крепления в комплекте автоматики для секционных ворот обеспечивают расстояние от рейки до потолка до 110 мм, в случае большего расстояния необходимо применить дополнительные полосы крепления (не входят в комплект).

Максимальное расстояние от верхней точки движения ворот до потолка должно быть не более 190 мм.

Схематично типовое подключение системы автоматизации секционных гаражных ворот выглядит следующим образом:

Электрическая сеть должна быть оборудована защитным заземлением. Участок электрической сети, к которому подключается автоматика для секционных ворот, должен быть оборудован устройством защиты от короткого замыкания (автоматическим выключателем или другим равнозначным устройством).

Розетка может располагаться как на стене, так и на потолке, при этом необходимо учитывать, что длина сетевого шнура привода составляет 1400 мм. Розетка должна быть установлена таким образом, чтобы после монтажа и подключения привода кабель питания не находился в зоне перемещения ворот и других подвижных элементов.

IP — указывает класс защиты от внешних воздействий, обеспечиваемой корпусом электрического (электронного) устройства в соответствии со стандартами IEC529, DIN400050 и NFC20-010. Степени защиты IP54 и IP65 примерно соответствуют степеням защиты 3S и 6&6P соответственно, принятым в соответствии со стандартом внешних воздействий NEMA.

Общее обозначение IP XX, где:

• 1 цифра — класс защиты от пыли и проникновения твердых объектов.

• 2 цифра — класс защиты от проникновения воды, водяной пыли и прочих жидкостей.

Классификация

Степени защиты от пыли и проникновения механических предметов (объектов):

Код IP / Степень защиты

• 0 - Незащищенное исполнение

• 1 - Защита от проникновения объектов диаметром более 50 мм

• 2 - Защита от проникновения предметов размером менее 12,5 мм

• 3 - Защита от проникновения мелких предметов размером более 2,5 мм

• 4 - Защита от проникновения мелких предметов диаметром менее 1 мм

• 5 - Пылезащищенное исполнение (проникновение пыли в допустимых пределах)

• 6 - Пыленепроницаемое исполнение.

Степени защиты от проникновения воды, водяной пыли и прочих жидкостей:

Код IP / Степень защиты

• 0 - Незащищенное исполнение

• 1 - Защита от вертикально падающих капель воды или другой жидкости

• 2 - Защита от капель воды, падающих под углом менее 15 градусов от вертикали

• 3 - Защита от капель воды, падающих под углом менее 60 градусов от вертикали

• 4 - Брызгозащищенное исполнение (защита от капель воды, падающих с любого направления)

• 5 - Защита от множественных струй воды с любого из направлений

• 6 - Сильное действие струй или волн

• 7 - Возможность временного погружения

• 8 - Рассчитан на длительное погружение

• Линия энергоснабжения к устройству всегда должна быть защищена автоматическим выключателем (3,15А), желателен дифференциальный выключатель, но не обязателен, если в сети питания от переменного тока уже есть такой выключатель.

• Для подачи питания устройству используйте кабель 3 х 1.5 мм2 (фаза + нейтраль + земля). Если расстояние между устройством и заземлением превышает 30 м, установите пластину заземления рядом с устройством.

• Любой ценой избегайте соединения кабелей в кабельных каналах, даже если они совершенно водонепроницаемы.

• При подсоединении устройств с низким напряжением используйте провода с минимальным поперечным сечением 0.25 мм2. Для электрозамка используйте только провод с поперечным сечением, по крайней мере, 1.5 мм2. Пользуйтесь экранированным проводом, если длина превышает 30 м, заземляя провод в оплетке только со стороны устройства.

• Для отключения электроэнергии необходимо использовать автоматический выключатель.

• Всегда используйте только кабели (отдельно изолированные провода плюс дополнительная общая изоляция) и никогда не пользуйтесь отдельными проводами, даже если они защищены специальными кабельными оплетками.

• Перед началом монтажа необходимо проверить напряжение питания. В случае если напряжение в сети менее 207В или выше 253В, монтаж и эксплуатация систем автоматики ЗАПРЕЩЕНА!
